取扱商品
コンプレッサー・破砕工具

コンプレッサー・破砕工具

エンジンコンプレッサー

エンジンコンプレッサーエンジンコンプレッサーエンジンコンプレッサー
※表は横にスクロールできます
呼称 メーカー 型式 吐出圧力 空気吐出(㎥/min) 燃料 燃料消費量 燃料タンク(ℓ) 寸法(mm) 乾燥質量
全長 全高
25HPコンプレッサー 北越工業㈱ PDS100SC-5C1 0.69[7.0] 2.8 軽油 6 28 1580 750 865 445
35HPコンプレッサー 北越工業㈱ PDS130SC-5C3 0.69[7.0] 3.7 軽油 7.5 29 1700 890 1080 650
50HPコンプレッサー 北越工業㈱ PDS-175SC-5C3 0.69[7.0] 5 軽油 9.5 30 1970 950 1080 750

100Vベビーコンプレッサー

100Vベビーコンプレッサー100Vベビーコンプレッサー
※表は横にスクロールできます
呼称 メーカー 型式 吐出圧力 空気吐出(㎥/min) 電圧(V) 消費電力(W) 燃料タンク(ℓ) 寸法(mm) 質量
全長 全高
100V コンプレッサー アネスト岩田㈱ TFPC07B-10 C5/C6 0.8~1.0 75L/min 100 0.75 39 350 770 675 52
ベビーコンプレッサー
(高圧兼用)
マキタ AC462XS 4.5[46] 105L/min
(一般圧/0.69MPa時)
82L/min
(高圧/2.26MPa時)
100 1300 7 449 292 375 14

エアーツール

バイブレーターバイブレーターバイブレーターバイブレーターバイブレーター
※表は横にスクロールできます
呼称 型式 空気消費量(㎥/min) 全長(mm) 重量(kg)
チッパー AA-3B 0.5 330 5.9
ピックハンマ TCA-7 1 465 7.2
10kg丸ブレーカー TCB-130B 1.05 490 15
20kg丸ブレーカー TCB-200 1.5 556 21.2
30kg丸ブレーカー TCB-300 1.6 610 30
エアーカッター TAG-700 1 274 3.2

エアーホース

エアーホースエアーホースエアーホースエアーホース
※表は横にスクロールできます
呼称 長さ(m)
2分ホース 10
6分ホース 20
チッパー用ホース 5

電動ハツリ機

電動ハツリ機電動ハツリ機電動ハツリ機電動ハツリ機
※表は横にスクロールできます
呼称 メーカー 型式 電圧(V) 電流(A) 消費電力(W) 重量(kg) 全長(mm)
電動ハンマー マキタ HR0810 100 11 1050 5.3 420

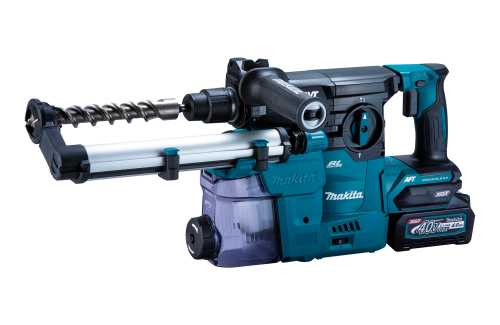

ハンマードリル マキタ HR3811 100 12 1130 7.7 420
電動ケレン マキタ HM1810 100 5.2 505 5 315
電動ケレンロング マキタ HK1800L 100 5.2 505 3.2 1130

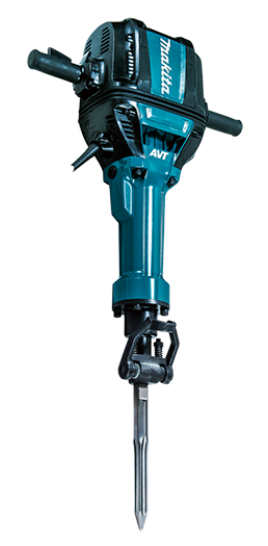

20kg電動ブレーカー マキタ 8600s 100 14 1350 18 620

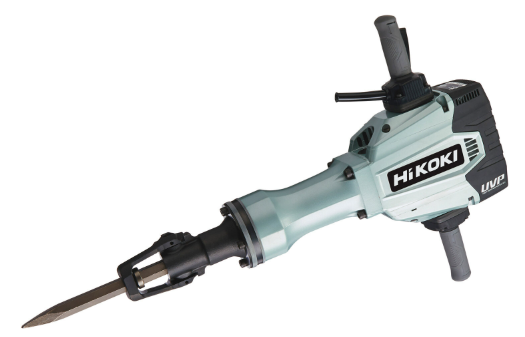

30kg電動ブレーカー 日立 H90 100 15 1430 30 761

油圧ユニット

油圧ユニット
※表は横にスクロールできます
呼称 メーカー 型式 流量(ℓ/min) 最高圧力(MPa) 全長(mm) 全幅(mm) 全高(mm) 質量(kg)
油圧パワーユニット 丸善工業 U-070-1型 20.5 11.7 615 480 610 40

ブレーカー

ブレーカー
※表は横にスクロールできます
呼称 メーカー 型式 所要油量(ℓ/min) 打撃数(bpm) 全長(mm) 全幅(mm) 質量(kg) ジャンクサイズ(mm)
油圧ハンドブレーカー 丸善工業 BH-20R 20.5 1050 690 420 22 φ30×87

ベビークラッシャー

ベビークラッシャーベビークラッシャーベビークラッシャー
※表は横にスクロールできます
呼称 メーカー 型式 最小アーム
開き(mm)
最大アーム
開き(mm)
全幅(mm) 全長(mm) 全高(mm) 重量(kg) 備考
150mmベビークラッシャー 平戸金属工業 HBC-1S 10 170 83 690 407 19 壁厚 150mm迄
180mmベビークラッシャー 平戸金属工業 HBC1L 17 200 98 720 430 32 壁厚 180mm迄
230mmベビークラッシャー 平戸金属工業 HBC2 35 250 110 1000 510 52 壁厚 230mm迄
330mmベビークラッシャー 平戸金属工業 HBC3L 80 350 135 1095 615 78 壁厚 330mm迄
呼称 仕様
平4Pコード 50㎝ 200V
平4Pコード 10m 200V

スプリッター

スプリッタースプリッター
※表は横にスクロールできます
呼称 メーカー 型式 シリンダー出力(kN) ウェッジ径(mm) 使用コア径(mm) 全長(mm) 開口幅(mm) 重量(kg)
フロアスプリッター 平戸金属工業 HBD-4 397 98 100 753 50 49

ウォールカッター

ウォールカッター
※表は横にスクロールできます
呼称 メーカー 型式 シリンダー出力(kN) 最大圧力(MPa) 使用コア径(mm) 能力 (壁厚) 重量(kg)
ウォールカッター 平戸金属工業 HWC-2 482 85 300 250 70

油圧ユニット

油圧ユニット油圧ユニット
※表は横にスクロールできます
呼称 型式 圧力(kg) タンク容量(ℓ) 電圧(V) 出力(kw) 全長(mm) 全幅(mm) 全高(mm) 重量(kg)
100V油圧ユニット HM-103G 850 7 100 0.75 496 656 445 74
200V油圧ユニット HM-5 850 30 200 3.7 487 483 608 145
※その他、様々な【ハツリ機,破砕機】のレンタルが可能です。目的・使用方法に合わせてお気軽にご相談ください。
